●主要技术参数

A)公称通径：DN20~DN300

B)流量范围：1m³/h~6500m³/h

C)工作压力：1.0~16MPa

D)准确度等级：1.0级、1.5级(重复性：小于基本误差限绝对值的1/3)

●环境条件

A)环境温度：-30℃~+60℃;-40℃~+75℃(订制)

B)相对湿度：≤95%

C)大气压力：86kPa~106kPa

●工作条件

A)介质温度：-20℃~+60℃,-20℃~+130℃，-20℃~420℃（订制）

B)公称压力：1.0MPa~16MPa

C)适用介质：天然气、城市煤气、丙烷、氮气、工业惰性气体等气体和蒸气

●输出信号

A)脉冲信号：0~5kHz

B)电流信号：4~20mA,负载电阻≤7500(24V供电),含二线制和三线制

C)数字通讯：RS232、RS485、HART及无线RTU(A11协议)

●供电电源

A)内电源：一节3.6V锂电池，工作电流80μA(就地显示),使用寿命5年以上

B)外电源：24VDC,外电源工作时，自动切断内电源。整机功耗≤1w，工作电压范围DC24V±10%

●电气接口

M20×1.5内螺纹

●设计标准

JJG1121-2015“旋进旋涡流量计检定规程”

●防爆标准

GB3836.1-2021“爆炸性环境第1部分：设备、通用要求”

GB3836.2-2021“爆炸性环境第2部分：由隔爆型“d”保护的设备

●防爆标志

Ex db lIB T4 Gb

●防护等级

IP65

●连接方式

法兰连接

●标准状态条件

P=101.325kPa T=293.15k

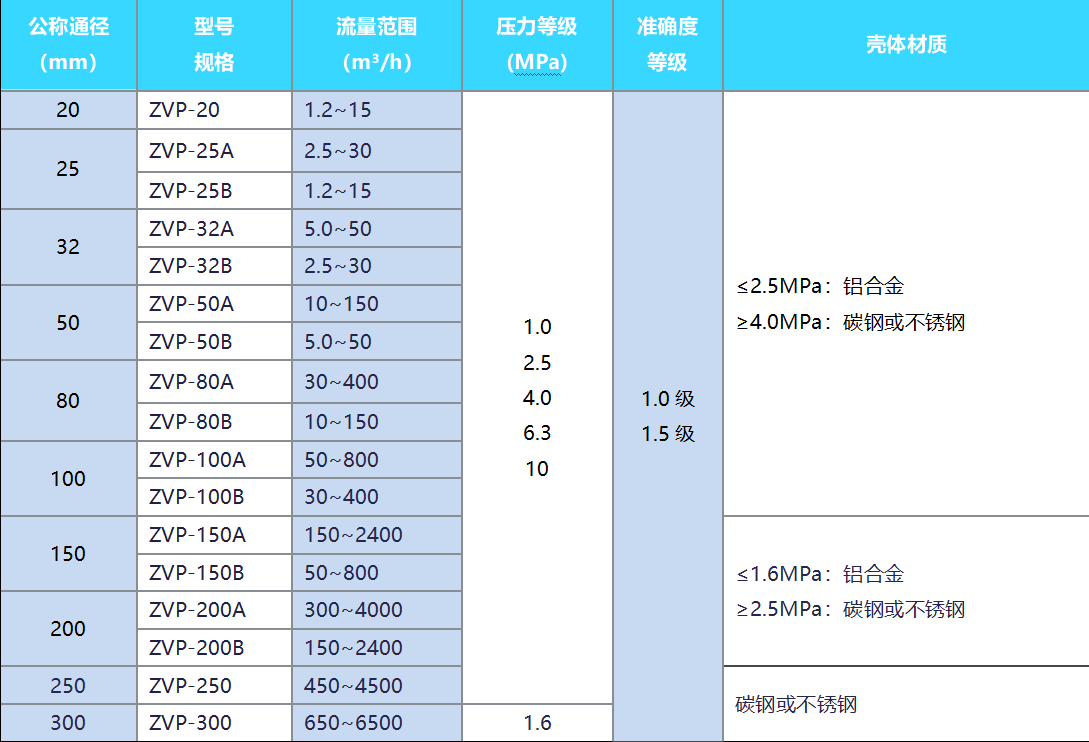

●规格和流量范围

  ●数据存储功能

能够存储的数据包括：

最近512次流量计启动、停止日期时间和对应的总量记录；最近256条日总量记录，包括日期；最近60个月的月总量记录，包括日期；

最近5条关于温度出现故障时的记录，包括日期、时间；最近5条关于压力出现故障时的记录，包括日期、时间；最近5条关于电池电量低的记录，包括日期、时间；最近5条关于磁攻击的记录，包括日期、时间；

最近256条压力超标开始记录，包括超标的压力值、日期、时间；最近256条压力超标结束记录，包括超标的压力值、日期、时间；

最近256条工况流量超标开始记录，包括超标的流量、百分比、日期、时间；最近256条工况流量超标结束记录，包括超标的流量、百分比、日期、时间；最近256条每天最大流量记录，包括流量、日期、时间；

最近4096条状态记录等，包括工况流量、标况流量、温度、压力、时间、日期(存储时间1~24小时可选择);

以上存储数据可利用上位机通过RS-485接口进行读取，也可在流量积算仪上直接查询(最近1000条状态记录除外)。一台上位机最多能管理32台流量计的上传数据。

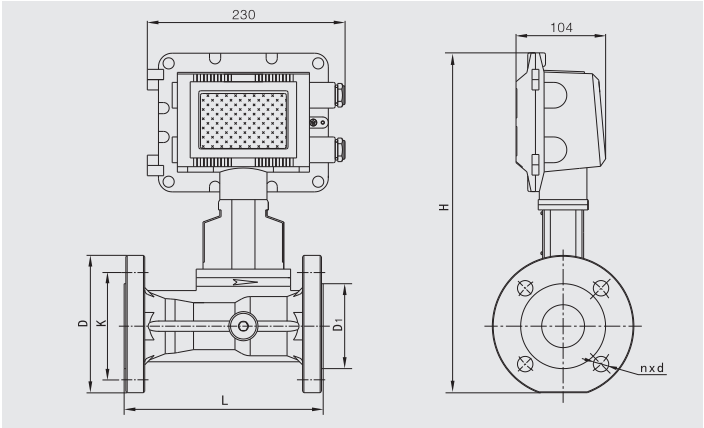

流量计外形尺寸图

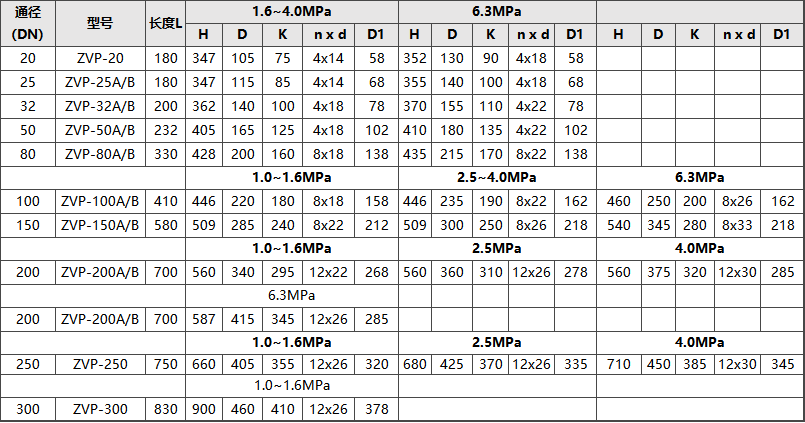

连接尺寸表

法兰执行标准：GB/9113-2010
